對于一款主板來說，影響其穩定性的，是主板PCB基板的設計、布線系統和電容。擁有主板穩定后盾，所以我們在選擇主板的時候一般會觀察它的擴展性、然后看主板厚度、電容數量、再觀察主板電路板的層數及布線系統是否合理。而電容，這個常容易為人們所忽略的配件可是個關鍵。一般我們只是注意到主板電容的數量和功率，并沒有注意它內在的質量，下面我們一起來探討這個電容問題。

　　

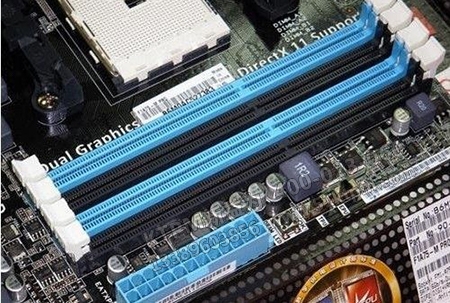

　　在主板上，我們通常“可見”的電容大部分分布在CPU插座及主板外接電源接口附近，它在主板中主要擔負：1、儲能；2、濾波；3、延遲的作用。也就是保證電源對主板及相關配件的供電穩定性，以及過濾掉電流中的雜波，給CPU等對電流要求很高的配件輸送穩定純凈的電流，并要保證相關信號的穩定性，此外還有信號的時序了。由此可見，電容對一款主板的工作運行穩定性的影響，是多么的大。

　　

　　從電容種類上分，目前的電容產品一般大致可分為陶瓷電容，電解電容，鉭電容。它們由于功能特點不一，分布于主板的不同位置。對整塊主板穩定性能影響最大的，主要是電源部分所使用的電解電容，和CPU附近的高頻陶瓷電容。電源部分的電容對外接電源所提供的市電進行第一道過濾，而CPU及內存旁邊的則進行第二次過濾，力求完全消除掉其中的雜波（這一點，對于目前還在以電子為信號載體的電腦來說，是至關重要的）。

　　

　　這兩種電容都能夠承受比較大的電壓及電流強度，缺點是，還是不能很好的過濾掉電流中的雜波，這個時候，就需要配合使用上鉭電容了。鉭電容的形狀有些象平常我們所見到的電阻，顏色上大部分是黑色的，間或也有土黃等顏色的。區分它們的方法很簡單，一般是看PCB基板相關位置上的編號，一般開頭字母為“C”的是鉭電容，而“R”則是電阻；此外，電容有正負極之分，為了安裝、焊接的方便，鉭電容在正極上會明顯的標志上一道粗條，以示區別，這也可看作是鉭電容同電阻間的不同之處。鉭電容大多用于顯卡及CPU上，其優點是濾波性能極好，但是它的缺點則是耐電壓及電流能力相對較弱。因此多同陶瓷電容，電解電容配合使用或是應用于電壓、電流不大的地方。



主板穩定后盾

　　

　　在了解電容在電腦中的作用后，我們來看看怎樣辨別電容的質量。一般來說，是從電容容量以及耐電壓值來看，電容可以被劃分成不同容量（μ?）及不同耐電壓值的種類，由于品種幾檔次繁多，這里就不再一一列舉了。一般來說，高耐電壓值的電容，多出現在主板外接電源接口附近，主要做第一道濾波屏障使用。這種電容一般都會較其他的產品來得高大，敦實，從電容外標明的數字上就可以看得出來。

　　

　　無論是耐壓的與不耐壓的陶瓷電容及電解電容，它們電容容量也是不近相同的，大部分常見的為2200μ?的，還有不少的主板上采用3500μ?或4500μ?的產品，更有的使用了5000μ?以上的巨無霸級電容產品。僅從單體電容上看，當然是容量越高的產品越好，一般來說，容量高的電容個頭也要相對大些。不過，看容量關鍵還是要看電容外包裝上的相關數字。筆者就曾見過個頭巨大而實際容量僅有1100μ?的電容產品。同時，大家不要忘記的一點是，電容在板卡上（尤其在電源接口及CPU插槽附近）從來都是以群體出現的，因此，總?cè)萘坎攀亲铌P(guān)鍵的數據！切不可因為看到單顆電容的容量高，就忽略了整體的容量……

　　

　　或許大家也都注意到了，刨除掉鋁殼式電容外，陶瓷電容及電解電容的外表皮幾乎都是五顏六色的，這里面有什么含義呢？在以前，電容外包裝的顏色一般表明這個電容所能承受的最高工作環境溫度（這一溫度值現在在電容的外皮包裝上也可以查到），也是分辨電容品質高低的一項重要參照。不過隨著生產廠家的增多，不同廠家對“顏色”的定義也開始有些不同了。它可以是用途、溫度等任何的含義。因此，我們完全沒有必要以“貌”取電容，只消看看單顆電容外皮上的相關性能指標標識就可以了。目前家用主板上所使用的陶瓷電容及電解電容，所能承受的最高工作環境溫度上限一般為105℃左右，這一指標在家庭使用環境下，是綽綽有余的。但是如果主板上采用了劣質電容，在使用一段時間后，就很有可能出現電源不穩定的現象，嚴重的會發生電解電容爆裂，損壞CPU和主板。

　　

　　從上面這些介紹中，我想大家對主板的電容了一些初步的認識了。對于一些由于用料品質較差而對系統的穩定性、兼容性造成不良影響的情況，也已經是略有了解了。如此看來，我們也就不難理解，為什么有些大廠的產品賣的價格會貴一些，而一些使用同樣芯片組的小廠產品往往價格很誘人了。以電容為例，高品質的產品同一些劣質產品間的差價就有將近20%～40%之多！

　　

　　一般來說，名牌大廠的產品，會擁有一套完善的嚴格檢驗、評審措施。以國內著名的聯想-QDI為例，從產品流程上來看，一塊主板從芯片組推出來后一直到主板推出市場，大約要經過設計、備料、生產、測試、銷售、服務幾個部分。

　　

　　現在我們重點來看備料、生產和測試三部分，產品質量好，主要看主板用料、做工，行家看質量則看認證，目前位于惠陽的QDI生產基地擁有7條采用FUJI、 Panasonic等一流設備的全自動流水生產線，在質量管理體系方面，1995年聯想QDI就通過了ISO9001認證，2001年8月又通過了 ISO9001:2000版國內國外雙認證，同時也通過了ISO14001國內、國外雙認證，這在同類廠商中可不多見。

　　

　　TPM管理培訓公司通過這些完善的體系管理，QDI對設計、采購、生產三道流程分別進行嚴格的質量控制，當芯片組廠商推出一個新的芯片后，QDI從主板設計開始之際就開始監控產品設計和開發的質量，優化設計流程并加強流程控制。當設計圖紙出來后，就可以進入備料生產階段，在原料采購過程中QDI會通過審核供應商質量體系來避免零配件質量波動影響主板質量。首先會有對配件供應商初步審核，料件入庫后的檢測，以及主板樣品階段的更為詳細嚴格的檢測等。一旦發現有壞料，則會找出原因加以解決，退換或是更改主板設計。而這些，都不可避免的會增加主板最終的成本，但是卻可以保證產品的品質，保障用戶的投資。

　　

　　在主板生產過程中，QDI還通過監控全部試產、量產過程來跟蹤生產過程，確保最好的原料能得到最好的產品。在產品生產完成后，會通過取樣的方式來檢查批次產品是否合格，取樣檢查非常“殘酷”，比如40度和-5度的溫度下跑三個小時的3D MarK2000等等，下圖片就是執行更加“血腥”的跌落實驗的現場照片，將帶包裝主板提升離地0.8米,然后按照箱子的不同角度進行3次拋落，再進行外觀及電性能測試。

　　

　　主板穩定后盾通過這些手續之后，一塊主板就可以出廠并通過代理商送到消費者手中，當我們認可并且掏錢買下了主板之后，最關心的應該就是主板的服務，大部分主板的保修都是二年，QDI主板目前在全球范圍內保修都為三年。此外，QDI還加強了客戶質量支持，通過快速處理客戶投訴來完善客戶滿意度指標體系。因為QDI為標準的國內企業，憑借本地化的優勢，聯想QDI的維修和技術支持服務非常迅速，這可是那些要將壞件送到臺灣維修的廠家所不能比的。通過上面的介紹，我想大家應該基本了解一塊質量過關的主板是經過那些流程才到我們的手中的，一塊好的主板也就是在這些嚴格的流程中的被制造出來。

　　

　　主板穩定后盾

　　

　　簡單說CPU的選擇適當與否，是決定一臺電腦的先天素質，而一塊好的主板就是發揮CPU先天素質的后天環境。所以大家在選擇主板的時候，不僅僅是關注價格，對于穩定、品牌、服務也要仔細關注，這樣才能綜合考慮選購到一塊最適合的主板。
